ASTM B111 C68700 ایلومینیم پیتل ٹیوبڈی سیلینیشن ہیٹ ایکسچینجرز اور بخارات کے لیے ترجیحی مواد ہے۔مشرق وسطیٰ اور شمالی افریقہ میں 40 سے زیادہ ڈی سیلینیشن پلانٹس C68700 ٹیوبیں استعمال کرتے ہیں۔ تھرمل چالکتا (105 W/m·K) C70600 کاپر نکل سے دوگنا ہے، جس سے توانائی کی لاگت میں 8-12% کمی ہوتی ہے۔
کیس اسٹڈی 1: ملٹی-اسٹیج فلیش ڈی سیلینیشن – 12 سالہ کارکردگی

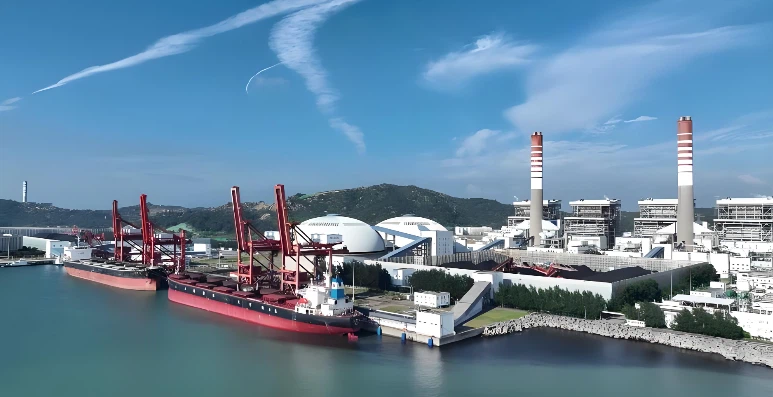

مقام:کوسٹل پاور پلانٹ، تیانجن، چین
پودوں کی قسم:ملٹی-اسٹیج فلیش (MSF) ڈی سیلینیشن، 50,000 m³/دن
C68700 ٹیوبیں نصب:12,000 ٹکڑے، OD 25 ملی میٹر × 2.0 ملی میٹر دیوار × 6,000 ملی میٹر لمبائی
آپریٹنگ حالات:سمندری پانی کی مقدار کا درجہ حرارت 15–28 ڈگری، نمکین پانی کا درجہ حرارت 45 ڈگری، بہاؤ کی رفتار 2.8 میٹر فی سیکنڈ
C68700 سے پہلے کا مسئلہ:اصل ٹیوبیں C27000 پیلے پیتل کی تھیں۔ dezincification کی وجہ سے 3 سال میں ناکام ہو گیا۔ تبدیلی کی لاگت: $480,000 فی بند۔
حل:GNEE نے ASTM B111 C68700-O60 سیملیس ٹیوبیں فراہم کیں۔ سطح کا علاج: جیسا کہ تیار کیا گیا ہے۔
12 سال بعد کے نتائج:
dezincification کی اوسط گہرائی: 0.28 ملی میٹر
زیادہ سے زیادہ گڑھے کی گہرائی: 0.41 ملی میٹر
باقی دیوار کی موٹائی: 1.59 ملی میٹر (اصل سے 2.0 ملی میٹر)
ٹیوب کی تبدیلی کی ضرورت نہیں ہے۔
سالانہ معائنہ کی لاگت: $8,000 (پیلے پیتل کے ساتھ $35,000 سے نیچے)
سالانہ بچت بمقابلہ پیلا پیتل:دیکھ بھال میں $42,000 + $480,000 ہر 3 سال بعد متبادل سے گریز۔
GNEE تبصرہ:C68700 اپنے لیے 18 ماہ کے اندر ادا کر دیا۔ پلانٹ اب سمندری پانی کے تمام حصوں کے لیے C68700 پر معیاری ہے۔
کیس اسٹڈی 2: ریورس اوسموسس پری-ہیٹ ایکسچینجر – نینو-ٹریٹڈ C68700

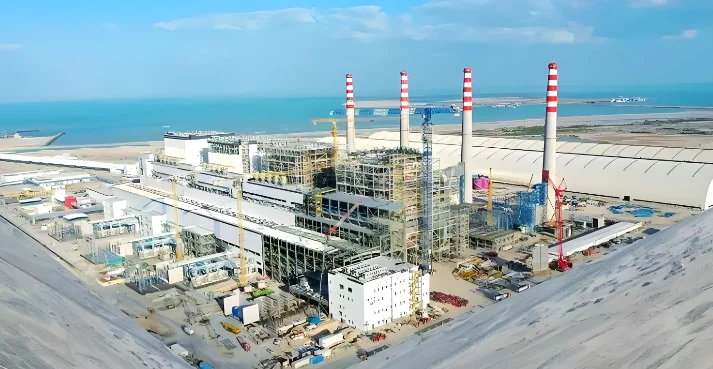

مقام:ڈی سیلینیشن پلانٹ، فجیرہ، متحدہ عرب امارات
پودوں کی قسم:ریورس اوسموسس (RO) پری-ہیٹ ایکسچینجر کے ساتھ، 100,000 m³/دن
سمندری پانی کے حالات:درجہ حرارت 28–35 ڈگری، کلورائڈز 45,000 پی پی ایم، بائیوفاؤلنگ ممکنہ زیادہ
چیلنج:معیاری C68700 ٹیوبوں نے 14 ماہ کے بعد بارنیکل اٹیچمنٹ دکھایا۔ صفائی ضروری پلانٹ بند.
حل:GNEE فراہم کیا گیا۔نینو-علاج شدہ ASTM B111 C68700 ٹیوبیں۔(پالش اندرونی سطح + سطح nanocrystallization) او ڈی 32 ملی میٹر × 2.5 ملی میٹر دیوار۔
نینو-علاج کی تفصیلات:
سطح کے اناج کا سائز: 50–100 nm (معیاری C68700: 10–30 مائکرون)
سطح کی سختی: 220 HB (معیاری: 160 HB)
سنکنرن مزاحمت: +40% فی ASTM G48
بائیوفولنگ اٹیچمنٹ کی طاقت: 70% معیاری سے کم
24 ماہ بعد نتائج:
| پیرامیٹر | معیاری C68700 (پچھلا) | نینو-علاج شدہ C68700 (GNEE) |
|---|---|---|
| بائیوفاؤلنگ کوریج | ٹیوب کی سطح کا 35٪ | <5% of tube surface |
| صفائی کی فریکوئنسی | ہر 8 ماہ بعد | ہر 24 ماہ بعد (اب بھی چل رہا ہے) |
| Dezincification گہرائی | 0.04 ملی میٹر | 0.02 ملی میٹر |
| تھرمل چالکتا کا نقصان | 12% فاؤلنگ کی وجہ سے | 3% فاؤلنگ کی وجہ سے |
| پریشر ڈراپ میں اضافہ | 18% | 5% |
ادائیگی کی مدت:نینو-علاج شدہ C68700 کی قیمت معیاری سے 18% زیادہ ہے۔ پہلے 2 سالوں میں صفائی اور ڈاؤن ٹائم میں $95,000 کی بچت ہوئی۔ ادائیگی: 7 ماہ۔
کیس اسٹڈی 3: تھرمل ویپر کمپریشن – اعلی-درجہ حرارت کی درخواست
مقام:صاف کرنے کا پلانٹ، بارسلونا، سپین (جی این ای ای یورپ کی تقسیم کے ذریعے فراہم کیا گیا)
پودوں کی قسم:تھرمل واپر کمپریشن (TVC)، 30,000 m³/دن
آپریٹنگ درجہ حرارت:برائن سائیڈ 75–85 ڈگری (C68700 عام حد سے اوپر)
چیلنج:زیادہ تر سپلائرز نے 70 ڈگری سے اوپر C68700 کا حوالہ دینے سے انکار کر دیا۔ C70600 کا حوالہ 2.2× قیمت پر تھا۔
GNEE حل:سپلائیکنٹرول شدہ ایلومینیم مواد کے ساتھ ASTM B111 C68700 ٹیوبیں (2.2–2.5%، معیاری 1.5–2.5% رینج سے اوپر). اعلی ایلومینیم اعلی-درجہ حرارت آکسائڈ فلم کے استحکام کو بہتر بناتا ہے۔
ترمیم شدہ تفصیلات:
ایلومینیم: 2.2–2.5% (معیاری: 1.5–2.5%)
دیوار کی موٹائی: 2.5 ملی میٹر (اضافی حفاظتی مارجن)
مزاج: 2 گھنٹے تک 300 ڈگری پر عمر (معیاری O60 نہیں)
تنصیب کے بعد-: 15% نائٹرک ایسڈ کے ساتھ غیر فعال ہونا
8 سال کے بعد کارکردگی:
آپریٹنگ درجہ حرارت: 78 ڈگری اوسط
ناپے ہوئے ڈیزنکیفیکیشن کی شرح: 0.045 ملی میٹر فی سال (اس درجہ حرارت پر 0.07 ملی میٹر فی سال متوقع)
سال 5 اور سال 8 میں ٹیوبوں کا معائنہ کیا گیا - کوئی ناکامی نہیں۔
پلانٹ 12-15 سال کی زندگی کی توقع رکھتا ہے (C70600 نے 20+ سال حاصل کیے ہوں گے لیکن 2.2× لاگت پر)
لاگت کا موازنہ:
| آپشن | مواد کی قیمت | متوقع زندگی | لاگت فی سال |
|---|---|---|---|
| C68700 (High Al، 2.5mm وال) | $180,000 | 12-15 سال | $12,000-15,000 |
| C70600 (CuNi 90/10) | $396,000 | 20-25 سال | $15,800-19,800 |
فیصلہ:C68700 نے 78 ڈگری پر بھی کم سالانہ لاگت فراہم کی۔ پلانٹ اب GNEE کے اعلی-ایلومینیم C68700 کو TVC سیکشنز کے معیار کے طور پر استعمال کرتا ہے۔
ڈی سیلینیشن پلانٹس دیگر مرکب دھاتوں کے مقابلے C68700 کا انتخاب کیوں کرتے ہیں۔
| ضرورت | C68700 | C70600 | ٹائٹینیم |
|---|---|---|---|
| تھرمل چالکتا (W/m·K) | 105 | 45 | 22 |
| Dezincification مزاحمت | بہترین | قابل اطلاق نہیں۔ | بہترین |
| بائیوفاؤلنگ مزاحمت | اچھا | بہت اچھا | ناقص (کوٹنگ کی ضرورت ہے) |
| مواد کی قیمت فی میٹر | $12-18 | $20-30 | $80-120 |
| کٹاؤ کی حد (m/s) | 5.2 | 4.5 | 9.0 |
| GNEE (چین) سے دستیابی | اسٹاک | محدود | خصوصی آرڈر |
GNEE کی سفارش: Use C68700 for 80% of desalination heat transfer applications. Use C70600 only for ammonia or >80°C. Use titanium only for high-velocity (>5 m/s) یا انتہائی جارحانہ کیمیائی صفائی۔
صاف کرنے کے لیے C68700 ٹیوب سائزنگ گائیڈ
GNEE (چین) اسٹاک سے یہ عام ڈی سیلینیشن سائز فراہم کرتا ہے:
| درخواست | او ڈی (ملی میٹر) | دیوار (ملی میٹر) | لمبائی (ملی میٹر) | غصہ |
|---|---|---|---|---|
| MSF گرمی کی بحالی | 25 | 2.0 | 6,000-12,000 | O60 |
| MSF مسترد سیکشن | 25 | 2.5 | 6,000 | O60 یا عمر رسیدہ |
| RO پری-گرمی | 32 | 2.0 | 4,000-6,000 | O60 |
| TVC بخارات | 19 | 2.0 | 3,000-5,000 | 300 ڈگری پر عمر |
| برائن ہیٹر | 32 | 2.5-3.0 | 5,000 | نینو-علاج |
لیڈ ٹائم:اسٹاک سائز: 7-10 دن۔ اپنی مرضی کی لمبائی: 15-20 دن۔ نینو علاج میں 5 دن کا اضافہ ہوتا ہے۔
اکثر پوچھے گئے سوالات
Q1: کیا ASTM B111 C68700 اعلی-درجہ حرارت کو صاف کرنے والی نمکین پانی کے لیے موزوں ہے؟
A: ہاں – معیاری C68700 کے لیے 70 ڈگری تک، ہائی-ایلومینیم (2.2-2.5%) ورژن کے لیے 85 ڈگری تک۔
GNEE نے 6 ماہ تک 80 ڈگری پر C68700 کا تجربہ کیا۔ تنزلی کی شرح 0.06 ملی میٹر فی سال تھی – 2.5 ملی میٹر وال ٹیوب (15+ سال کی زندگی) کے لیے قابل قبول ہے۔ 85 ڈگری سے اوپر، C70600 یا ٹائٹینیم پر سوئچ کریں۔ 70 ڈگری سے زیادہ کسی بھی ایپلیکیشن کے لیے GNEE کے ہائی-ایلومینیم C68700 کی درخواست کریں۔
Q2: ڈی سیلینیشن میں توانائی کی کارکردگی کے لیے C68700 کا C70600 سے موازنہ کیسے ہوتا ہے؟
A: C68700 زیادہ تھرمل چالکتا (105 بمقابلہ 45 W/m·K) کی وجہ سے توانائی کی کھپت کو 8-12% تک کم کرتا ہے۔
50,000 m³/day پلانٹ کے لیے، 8% توانائی کی بچت=$350,000 فی سال ($0.10/kWh پر)۔ 15 سالوں میں، C68700 $5.2 ملین کی توانائی بچاتا ہے – کسی بھی مادی لاگت کے فرق سے کہیں زیادہ۔
Q3: کیا GNEE C68700 ٹیوبوں کو صاف کرنے کے لیے اینٹی-بائیو فولنگ کوٹنگ کے ساتھ پیش کرتا ہے؟
A: کسی کوٹنگ کی ضرورت نہیں - نینو-ٹریٹڈ C68700 سطح قدرتی طور پر بائیوفاؤلنگ کے خلاف مزاحمت کرتی ہے۔
اعلی-بہاؤ کو صاف کرنے کی خدمت میں کوٹنگز چھل جاتی ہیں۔ GNEE کا نینو-علاج خود دھات کی سطح کو تبدیل کرتا ہے: اناج کا سائز کم کر کے 50-100 nm، بارنیکل اٹیچمنٹ کی طاقت 70% کم ہو گئی۔ UAE کیس اسٹڈی (کیس 2) میں، نینو ٹریٹڈ C68700 دکھایا گیا۔<5% biofouling after 24 months – better than coated titanium.
Q4: ڈی سیلینیشن میں C68700 کے لیے کلورائیڈ کی زیادہ سے زیادہ سطح کیا ہے؟
A: C68700 50,000 ppm کلورائڈز تک ہینڈل کرتا ہے – سمندری پانی کو صاف کرنے کے لیے مخصوص۔
ایلومینیم آکسائیڈ فلم 50,000 ppm Cl⁻ تک مستحکم ہے۔ اس کے اوپر (مثلاً، 70,000 پی پی ایم پر برائن ریجیکٹ)، 2.5 ملی میٹر وال یا نینو-علاج کی وضاحت کریں۔ GNEE نے 65,000 ppm تک نمکین پانی کے ارتکاز کے لیے C68700 کی فراہمی 6 سال کے بعد بغیر کسی ناکامی کے کی ہے۔
Q5: کیا میں C68700 ٹیوبوں کو ڈی سیلینیشن ہیٹ ایکسچینجرز میں ویلڈ کر سکتا ہوں؟
A: جی ہاں - لیکن صرف مرمت کے لیے، اصلی بناوٹ کے لیے نہیں۔
ڈی سیلینیشن ہیٹ ایکسچینجرز کو سیملیس ٹیوبیں (ASTM B111) استعمال کرنی چاہئیں جس میں ٹیوب شیٹس میں رولڈ توسیع ہو۔ مرمت کے لیے، C68700 فلر کے ساتھ ویلڈ کریں، پھر 1 گھنٹے کے لیے 300 ڈگری پر ویلڈ ہیٹ ٹریٹ- پوسٹ کریں۔ GNEE دیکھ بھال کے لیے مرمت-لمبائی ٹیوبیں (1-3 میٹر) فروخت کرتا ہے۔
Q6: GNEE C68700 کی مشرق وسطیٰ کو صاف کرنے کے منصوبوں کے لیے عام ترسیل کا وقت کیا ہے؟
A: 25-35 دن گھر گھر-GNEE (چین) سے یو اے ای، سعودی، یا قطر۔
اسٹاک سائز: 7 دن کی پیداوار + 18 دن کی ترسیل۔ حسب ضرورت سائز: 20 دن کی پیداوار + 18 دن کی ترسیل۔ نینو-علاج: 5 دن شامل کریں۔ GNEE کے پاس فوری منصوبوں کے لیے دبئی کا گودام ہے (اسٹاک کے سائز کے لیے 2-3 دن کی ترسیل)۔
Q7: GNEE صاف کرنے کی تفصیلات کے لیے C68700 معیار کی تصدیق کیسے کرتا ہے؟
A: ہر بیچ 6 ٹیسٹوں سے گزرتا ہے: کیمیائی تجزیہ، تناؤ، سختی، ASTM G48 dezincification، eddy current، اور hydrostatic.
GNEE کی لیب ISO 17025 مصدقہ ہے۔ صاف کرنے کے منصوبوں کے لیے، GNEE شامل کرتا ہے aبائیوفاؤلنگ مزاحمتی ٹیسٹ(60-دن کے زندہ سمندری پانی میں ڈبونا)۔ ٹیسٹ رپورٹ مل سرٹیفکیٹ کے ساتھ شامل ہے۔ تیسری پارٹی کا معائنہ (SGS، BV) دستیاب ہے۔
Q8: ڈی سیلینیشن کے لیے معیاری اور نینو- علاج شدہ C68700 کے درمیان قیمت میں کیا فرق ہے؟
A: نینو-علاج کی لاگت 18-22% زیادہ ہے لیکن صفائی کا وقفہ 8 ماہ سے بڑھا کر 24+ مہینوں تک ہے۔
ایک 100,000 m³/day پلانٹ کے لیے، ہر صفائی بند کرنے کی لاگت ضائع ہونے والی پیداوار میں $120,000 + لیبر میں $40,000 ہے۔ نینو-علاج ہر سال 2 صفائی سے گریز کرتا ہے=$320,000 سالانہ بچت۔ ادائیگی کی مدت: 3-4 ماہ۔ GNEE تمام گرم پانی کو صاف کرنے کے لیے نینو-علاج کی تجویز کرتا ہے (25 ڈگری سے اوپر)۔
ڈی سیلینیشن خریداروں کے لیے فوری سلیکشن ٹیبل
| ڈی سیلینیشن سیکشن | درجہ حرارت | GNEE C68700 پروڈکٹ | دیوار کی موٹائی |
|---|---|---|---|
| MSF گرمی کی بحالی | 25-45 ڈگری | معیاری C68700-O60 | 2.0 ملی میٹر |
| ایم ایس ایف نے اسٹیج کو مسترد کیا۔ | 45-60 ڈگری | معیاری C68700-O60 | 2.0 ملی میٹر |
| RO پری-گرمی (گرم پانی) | 28-35 ڈگری | نینو- کا علاج C68700 | 2.0 ملی میٹر |
| TVC بخارات | 70-80 ڈگری | ہائی-ایلومینیم (2.2-2.5%) + عمر رسیدہ | 2.5 ملی میٹر |
| برائن ہیٹر | 75-85 ڈگری | نینو-علاج + ہائی ایلومینیم | 2.5-3.0 ملی میٹر |
C68700 - کا پتہ لگانے کے قابل معیار کے لیے سخت جانچ
C68700 مواد کا ہر بیچ ایک سخت کثیر-مرحلہ معائنہ کے عمل سے گزرتا ہے۔ آپٹیکل ایمیشن اسپیکٹومیٹری (OES) کا استعمال کرتے ہوئے، ہم کیمیائی ساخت - خاص طور پر اہم ایلومینیم (2.0–3.0%) اور آرسینک مواد - کی توثیق کرتے ہیں تاکہ dezincification سنکنرن مزاحمت کی ضمانت ہو۔ ٹینسائل ٹیسٹنگ اور راک ویل سختی کی جانچیں میکانی خصوصیات کی تصدیق کرتی ہیں، جبکہ ہائیڈرو سٹیٹک اور الٹراسونک ٹیسٹ ہیٹ ایکسچینجر یا کنڈینسر ٹیوب ایپلی کیشنز کے لیے لیک-مفت سالمیت کو یقینی بناتے ہیں۔ ہم مکمل ٹریس ایبلٹی رپورٹس بھی فراہم کرتے ہیں، بشمول جہتی، سطح کی کھردری، اور اناج کے سائز کے تجزیے۔ ASTM B111، ASME SB111، یا گاہک کے مخصوص معیارات کی تعمیل کو یقینی بناتے ہوئے، تمام ٹیسٹ ہماری ISO 17025-تسلیم شدہ لیب میں کیے جاتے ہیں۔
برآمد کریں-تیار پیکنگ – اینٹی-زنگ اور لکڑی کا کیس
معائنہ پاس کرنے کے بعد، تمام ٹیوبیں برآمدی معیارات اور کسٹمر کی مخصوص ضروریات کے مطابق پیک کی جاتی ہیں۔ پیکنگ کے عمل کو ذیل میں دستاویز کیا گیا ہے تاکہ ٹریس ایبلٹی اور نقصان کو یقینی بنایا جا سکے-مفت ترسیل۔
ویڈیو اور تصاویر میں دکھائے گئے پیکنگ کے مراحل:
1. ٹیوب کی صفائی اور خشک کرنا
2. دونوں سروں پر پلاسٹک کی ٹوپیاں
3. VCI اینٹی-رسٹ پیپر ریپنگ
4. نمی رکاوٹ فلم کے ساتھ بنڈل strapping
5. پلائیووڈ لکڑی کا کیس (ISPM-15 کے مطابق) فوم پیڈنگ کے ساتھ
6. ASTM گریڈ، لاٹ نمبر، اور معائنہ اسٹیمپ کے ساتھ لیبل لگانا
C68700 مصر دات کے لیے صحت سے متعلق مینوفیکچرنگ
ہماری فیکٹری اعلی درجے کی افقی مسلسل کاسٹنگ مشینوں، ہیوی-ڈیوٹی ایکسٹروشن پریس (3,500 ٹن تک) اور اعلی-درستگی والی کولڈ ڈرائنگ لائنوں سے لیس ہے جو خاص طور پر C68700 ایلومینیم پیتل کے لیے کیلیبریٹ کی گئی ہیں۔ مائیکرو اسٹرکچر کی یکسانیت اور خرابی سے پاک سطحوں کو یقینی بنانے کے لیے، ہم آن لائن ایڈی کرنٹ ٹیسٹنگ سسٹم اور خودکار کٹنگ اور چیمفرنگ یونٹس کو بھی استعمال کرتے ہیں۔ پورے پیداواری عمل کو ایک مرکزی SCADA سسٹم کے ذریعے کنٹرول کیا جاتا ہے، جس سے درجہ حرارت، رفتار، اور چکنا کرنے والے - پیرامیٹرز کی حقیقی وقت کی نگرانی کو قابل بناتا ہے اور ہر C68700 ٹیوب یا راڈ کے لیے مستقل میکانی خصوصیات اور جہتی درستگی کی ضمانت دیتا ہے۔
تانبے اور تانبے کے کھوٹ کی مصنوعات – سپلائی کی حد
| پروڈکٹ فارم | عام اللویس/گریڈز | سائز کی حد | معیارات | عام ایپلی کیشنز |
|---|---|---|---|---|
| ٹیوب / پائپ | C12200, C11000, C68700, C70600, C71500, C44300, C27000 | او ڈی: 4 ملی میٹر - 219 ملی میٹر دیوار: 0.5 ملی میٹر - 20 ملی میٹر لمبائی: 15m تک |
ASTM B68, B75, B111, B280, B359, B466 | ہیٹ ایکسچینجرز، کنڈینسر، HVAC، پلمبنگ، آئل کولر |
| پلیٹ / شیٹ | C11000, C12200, C26000, C26800, C52100, C68700 | Thk: 0.5mm - 50mm چوڑائی: 1200 ملی میٹر تک لمبائی: 4000 ملی میٹر تک |
ASTM B152, B169, B103, B465 | بجلی کے پرزے، چھت سازی، گسکیٹ، صنعتی پینل |
| چھڑی / بار | C11000, C26000, C36000, C46400, C48500, C63000 | قطر: 3 ملی میٹر - 120 ملی میٹر لمبائی: 1m - 6m (یا اپنی مرضی کے مطابق) |
ASTM B16, B124, B138, B150, B453 | والو کے تنوں، شافٹ، فاسٹنر، مشینی اجزاء |
| تار | C11000, C16200, C17500, C26000, C52100, C64700 | قطر: 0.1 ملی میٹر - 12 ملی میٹر کنڈلی وزن: 100 کلوگرام تک |
ASTM B1, B2, B3, B197, B206, B624 | ویلڈنگ الیکٹروڈ، برقی موصل، چشمے، میش |
| پٹی / ورق | C11000, C19400, C26000, C26800, C52100, C70250 | Thk: 0.05mm - 3.0mm چوڑائی: 5 ملی میٹر - 600 ملی میٹر |
ASTM B36, B465, B694, B888 | کنیکٹر، ٹرمینلز، بیٹری ٹیبز، شیلڈنگ، سٹیمپنگ پارٹس |
