ہیٹ ایکسچینجرز کے لیے تانبے کا مواد
ہیٹ ایکسچینجرزمیں بڑے پیمانے پر استعمال ہوتے ہیں۔HVAC اور ریفریجریشن، پاور جنریشن، میرین انجینئرنگ، کیمیکل پروسیسنگ، تیل اور گیس، فوڈ پروسیسنگ، اور صنعتی کولنگ سسٹم. تانبے اور تانبے کے مرکب عام طور پر بنائے جاتے ہیں۔ٹیوبیں، پلیٹیں، سٹرپس، سلاخیں، اور تاریں۔جیسے اجزاء کے لیےکنڈینسر، بخارات، چلرز، بوائلر، ریڈی ایٹرز، اور آئل کولر.
کسٹمر انسٹالیشن ویڈیو:یہ ویڈیو ایک حالیہ کسٹمر پروجیکٹ سے آیا ہے اور اس میں کاپر ٹیوب ہیٹ ایکسچینجر کی سائٹ پر- تنصیب کی گئی ہے۔
صحیح تانبے کے مواد کو منتخب کرنے میں مدد کی ضرورت ہے؟ ماہرین کی سفارش حاصل کریں →
ہیٹ ایکسچینجرز سلیکشن گائیڈ
ہیٹ ایکسچینجر کی قسم کے مطابق تانبے کے مواد کا انتخاب
مختلف ہیٹ ایکسچینجر ڈیزائن مختلف درجہ حرارت، دباؤ اور کام کرنے کے حالات میں کام کرتے ہیں۔ مناسب کا انتخاب کرناتانبے کا کھوٹاورمصنوعات کی شکلگرمی کی منتقلی کی اعلی کارکردگی، سنکنرن مزاحمت، اور طویل سروس کی زندگی کے حصول کے لیے ضروری ہے۔ نیچے دی گئی جدول ہیٹ ایکسچینجر کی سب سے عام اقسام کے لیے ایک فوری انتخاب گائیڈ فراہم کرتی ہے۔
| ہیٹ ایکسچینجر کی قسم | عام ایپلی کیشنز | تجویز کردہ کاپر پروڈکٹ | تجویز کردہ کاپر گریڈ | اس کی سفارش کیوں کی جاتی ہے۔ |
|---|---|---|---|---|
| شیل اور ٹیوب ہیٹ ایکسچینجر | پاور پلانٹس، کیمیائی پروسیسنگ، میرین کولنگ، پیٹرو کیمیکل پلانٹس | سیملیس کاپر ٹیوب | C68700, C70600, C44300, C12200 | بہترین سنکنرن مزاحمت، ہائی پریشر کی صلاحیت، اور قابل اعتماد طویل مدتی حرارت کی منتقلی-۔ |
| پلیٹ ہیٹ ایکسچینجر | HVAC سسٹمز، فوڈ اینڈ بیوریج، فارماسیوٹیکل پروسیسنگ | تانبے کی پلیٹ | C12200, C11000 | اعلی تھرمل چالکتا، بہترین چپٹا پن، اور پلیٹ اسمبلیوں کے لیے آسان فیبریکیشن۔ |
| فائنڈ ٹیوب ہیٹ ایکسچینجر | ایئر کنڈیشنر، کنڈینسر، ریڈی ایٹرز، ہیٹ پمپ | کاپر ٹیوب + کاپر کی پٹی | C12200, C11000 | تانبے کی ٹیوبیں مؤثر طریقے سے ریفریجرینٹ حرارت کو منتقل کرتی ہیں، جب کہ تانبے کی پٹیوں کو کولنگ پنوں کی تیاری اور گرمی کے تبادلے کے علاقے کو بڑھانے کے لیے استعمال کیا جاتا ہے۔ |
| ڈبل پائپ ہیٹ ایکسچینجر | چھوٹے صنعتی کولنگ سسٹم، ہائیڈرولک آلات | سیملیس کاپر ٹیوب | C12200, C11000 | بہترین تھرمل چالکتا اور آسان تنصیب کے ساتھ لاگت-موثر حل۔ |
| ایئر-ٹھنڈا ہوا ہیٹ ایکسچینجر | بجلی کی پیداوار، تیل اور گیس، صنعتی کولنگ | کاپر ٹیوب | C12200, C68700 | موثر ہوا فراہم کرتا ہے-سے- سیال حرارت کی منتقلی اور بیرونی ماحول میں قابل اعتماد کارکردگی۔ |
| U-ٹیوب ہیٹ ایکسچینجر | بوائلر، کنڈینسر، گرمی کی بازیابی کے نظام | U-کاپر ٹیوب کو موڑیں۔ | C12200, C68700, C70600 | طاقت یا سنکنرن مزاحمت کی قربانی کے بغیر بہترین موڑنے کی صلاحیت۔ |
| سرپل ہیٹ ایکسچینجر | کیمیکل پروسیسنگ، گندے پانی کے علاج | تانبے کی پلیٹ | C70600, C71500 | ساختی سالمیت کو برقرار رکھتے ہوئے جارحانہ کیمیکلز اور سمندری پانی کے خلاف اعلیٰ مزاحمت۔ |
فوری انتخاب گائیڈ
| اگر آپ کی درخواست ہے... | تجویز کردہ کاپر پروڈکٹ | ترجیحی گریڈ |
|---|---|---|
| عام صنعتی ہیٹ ایکسچینجر | سیملیس کاپر ٹیوب | C12200 |
| پاور پلانٹ کنڈینسر | سیملیس کاپر ٹیوب | C68700 |
| سمندری یا سمندری پانی کا ہیٹ ایکسچینجر | کاپر نکل ٹیوب | C70600 / C71500 |
| HVAC اور ریفریجریشن ہیٹ ایکسچینجر | کاپر ٹیوب | C12200 |
| فوڈ اینڈ فارماسیوٹیکل پلیٹ ہیٹ ایکسچینجر | تانبے کی پلیٹ | C12200 |
| اعلی-سنکنرن کیمیائی ماحول | کاپر نکل ٹیوب / پلیٹ | C71500 |
یقین نہیں ہے کہ کون سی قسم آپ کے پروجیکٹ میں فٹ بیٹھتی ہے؟ اپنی ضروریات بھیجیں۔
سازوسامان کے فنکشن کے ذریعہ تانبے کے مواد کا انتخاب
ہیٹ ایکسچینجر کے مختلف اجزاء مختلف درجہ حرارت، دباؤ اور کولنگ میڈیا کے تحت کام کرتے ہیں۔ صحیح تانبے کے مرکب کا انتخاب گرمی کی منتقلی کی کارکردگی، سنکنرن مزاحمت، اور سروس کی زندگی کو بہتر بنانے میں مدد کرتا ہے۔ مندرجہ ذیل گائیڈ ہر حرارت کے تبادلے کے جزو کے کام کی بنیاد پر مناسب تانبے کے مواد کی سفارش کرتی ہے۔
| سامان کی تقریب | عام ورکنگ میڈیم | تجویز کردہ پروڈکٹ فارم | تجویز کردہ کاپر گریڈ | اس کی سفارش کیوں کی جاتی ہے۔ |
|---|---|---|---|---|
| کنڈینسر | بھاپ، سمندری پانی، ٹھنڈا پانی | سیملیس کاپر ٹیوب | C68700, C44300, C70600 | کنڈینسر ایپلی کیشنز میں بہترین سنکنرن مزاحمت اور طویل سروس کی زندگی، خاص طور پر سمندری پانی یا نمکین پانی کے ساتھ۔ |
| بخارات بنانے والا | ریفریجرینٹ، ٹھنڈا پانی | سیملیس کاپر ٹیوب | C12200, C11000 | شاندار تھرمل چالکتا اور آسان ٹیوب کی توسیع، اسے ریفریجریشن اور HVAC سسٹمز کے لیے مثالی بناتی ہے۔ |
| آئل کولر | ہائیڈرولک تیل، چکنا تیل | کاپر ٹیوب | C70600, C12200 | اچھی سنکنرن مزاحمت اور مسلسل تیل کی ٹھنڈک کے حالات کے تحت مستحکم گرمی کی منتقلی. |
| واٹر کولر | تازہ پانی، صنعتی کولنگ پانی | کاپر ٹیوب | C12200, C68700 | عام صنعتی پانی کے ماحول میں اچھی مزاحمت کے ساتھ اعلی تھرمل چالکتا۔ |
| چلر | ریفریجرینٹ، ٹھنڈا پانی | کاپر ٹیوب | C12200 | بہترین حرارت کی منتقلی کی کارکردگی کی وجہ سے تجارتی اور صنعتی چلرز کے لیے ترجیحی مواد۔ |
| بوائلر ہیٹ ایکسچینجر | بھاپ، گرم پانی | کاپر ٹیوب | C44300, C68700 | اعلی درجہ حرارت اور اچھی میکانکی طاقت کے ساتھ طویل-آپریشن کے لیے موزوں ہے۔ |
| ریڈی ایٹر | انجن کولنٹ، گلائکول | کاپر ٹیوب + کاپر کی پٹی | C12200, C11000 | تانبے کی نلیاں کولنٹ لے جاتی ہیں جبکہ تانبے کی پٹیاں عام طور پر گرمی کی بہتر کھپت کے لیے کولنگ پنوں کی تیاری کے لیے استعمال ہوتی ہیں۔ |
| ہیٹ ریکوری یونٹ | فضلہ حرارت، اخراج گیس | کاپر ٹیوب | C12200, C70600 | صنعتی نظاموں میں فضلہ حرارت کی وصولی کے لیے بہترین تھرمل کارکردگی۔ |
فوری انتخاب گائیڈ
| اگر آپ مینوفیکچرنگ کر رہے ہیں... | تجویز کردہ کاپر گریڈ | تجویز کردہ پروڈکٹ |
|---|---|---|
| HVAC کنڈینسر | C12200 | سیملیس کاپر ٹیوب |
| پاور پلانٹ کنڈینسر | C68700 | سیملیس کاپر ٹیوب |
| میرین کنڈینسر | C70600 | کاپر نکل ٹیوب |
| ریفریجریشن ایواپوریٹر | C12200 | سیملیس کاپر ٹیوب |
| صنعتی تیل کولر | C70600 | کاپر ٹیوب |
| کمرشل چلر | C12200 | کاپر ٹیوب |
| انجن ریڈی ایٹر | C12200 + C11000 | کاپر ٹیوب + کاپر کی پٹی |
| ہیٹ ریکوری سسٹم | C12200 | کاپر ٹیوب |
سلیکشن ٹپس
C12200 کا انتخاب کریں۔زیادہ تر HVAC، ریفریجریشن، اور عام صنعتی ہیٹ ایکسچینجرز کے لیے۔
C68700 کا انتخاب کریں۔ٹھنڈے پانی کے ساتھ یا بجلی پیدا کرنے والی ایپلی کیشنز میں کام کرنے والے کنڈینسر کے لیے۔
C70600 کا انتخاب کریں۔جب سامان سمندری پانی یا دیگر انتہائی سنکنرن میڈیا کے سامنے آتا ہے۔
C44300 کا انتخاب کریں۔بھاپ کنڈینسرز اور بوائلر ہیٹ ایکسچینجرز کے لیے جو قابل اعتماد سنکنرن مزاحمت کی ضرورت ہوتی ہے۔
تانبے کی پٹی کو کاپر ٹیوبوں کے ساتھ مل کر استعمال کریں۔گرمی کی منتقلی کی کارکردگی کو زیادہ سے زیادہ کرنے کے لیے فائنڈ ہیٹ ایکسچینجرز اور ریڈی ایٹرز میں۔
کولنگ میڈیم کے ذریعہ تانبے کے مواد کا انتخاب
کولنگ میڈیم ہیٹ ایکسچینجر مواد کی کارکردگی اور سروس لائف پر نمایاں اثر ڈالتا ہے۔ مختلف ذرائع ابلاغ سنکنرن کی صلاحیت، آپریٹنگ درجہ حرارت، اور کیمیائی ساخت میں مختلف ہوتے ہیں۔ مندرجہ ذیل گائیڈ آپ کو کام کرنے والے میڈیم کی بنیاد پر سب سے موزوں تانبے کے مرکب کا انتخاب کرنے میں مدد کرتا ہے۔
| کولنگ میڈیم | عام ایپلی کیشنز | تجویز کردہ پروڈکٹ فارم | تجویز کردہ کاپر گریڈ | اس کی سفارش کیوں کی جاتی ہے۔ |
|---|---|---|---|---|
| تازہ پانی | HVAC نظام، صنعتی کولنگ، ہیٹ پمپ | کاپر ٹیوب | C12200, C11000 | اعلی تھرمل چالکتا، بہترین قیمت-کارکردگی، اور صاف پانی کے نظام کے لیے کافی سنکنرن مزاحمت۔ |
| سمندری پانی | میرین ہیٹ ایکسچینجرز، آف شور پلیٹ فارمز، شپ کنڈینسر | کاپر نکل ٹیوب | C70600, C71500 | سمندری پانی کے سنکنرن، بائیوفاؤلنگ، اور کٹاؤ کے خلاف شاندار مزاحمت۔ |
| نمکین پانی | ساحلی کولنگ سسٹم، ڈی سیلینیشن پلانٹس | کاپر ٹیوب | C68700, C70600 | اچھی حرارت کی منتقلی کو برقرار رکھتے ہوئے خالص تانبے کی نسبت پانی پر مشتمل کلورائد کے خلاف بہتر مزاحمت۔ |
| ریفریجرینٹس (R410A، R32، R134a، وغیرہ) | ایئر کنڈیشنر، ریفریجریشن سسٹم، چلرز | کاپر ٹیوب | C12200 | بہترین فارمیبلٹی، دباؤ کے خلاف مزاحمت، اور عام ریفریجرینٹس کے ساتھ مطابقت۔ |
| بھاپ اور کنڈینسیٹ | بوائلر، سٹیم کنڈینسر، گرمی کی بحالی کے نظام | کاپر ٹیوب | C44300, C68700 | اچھی سنکنرن مزاحمت اور اعلی-درجہ حرارت بھاپ کے حالات میں مستحکم کارکردگی۔ |
| ٹھنڈا پانی (بند لوپ) | صنعتی کولنگ سسٹم، عمل ہیٹ ایکسچینجرز | کاپر ٹیوب | C12200, C68700 | پانی کے مستحکم معیار اور موثر حرارت کی منتقلی کے ساتھ بند-لوپ سسٹمز کے لیے موزوں ہے۔ |
| صنعتی عمل کے سیال | کیمیکل پروسیسنگ، پیٹرو کیمیکل پلانٹس | کاپر نکل ٹیوب | C70600, C71500 | جارحانہ کیمیکلز اور صنعتی ماحول کا مطالبہ کرنے کے لیے بہترین مزاحمت۔ |
| ہائیڈرولک اور چکنا کرنے والا تیل | آئل کولر، کمپریسرز، ہائیڈرولک آلات | کاپر ٹیوب | C12200, C70600 | مسلسل تیل کولنگ ایپلی کیشنز میں اچھی تھرمل چالکتا اور قابل اعتماد کارکردگی. |
فوری انتخاب گائیڈ
| اگر آپ کا کولنگ میڈیم ہے... | بہترین انتخاب | متبادل |
|---|---|---|
| تازہ پانی | C12200 | C11000 |
| سمندری پانی | C70600 | C71500 |
| نمکین پانی | C68700 | C70600 |
| ریفریجرینٹ | C12200 | C11000 |
| بھاپ | C44300 | C68700 |
| صنعتی کولنگ واٹر | C12200 | C68700 |
| کیمیائی سیال | C71500 | C70600 |
| ہائیڈرولک تیل | C12200 | C70600 |
مواد کے انتخاب کی تجاویز
✔ C12200 کا انتخاب کریں۔زیادہ تر HVAC، ریفریجریشن، اور عام صنعتی کولنگ ایپلی کیشنز کے لیے جو تازہ پانی یا ریفریجرینٹ استعمال کرتے ہیں۔
✔ C68700 کا انتخاب کریں۔ٹھنڈا کرنے والے نظاموں کے لیے جو کھارے پانی یا گردش کرنے والے ٹھنڈے پانی کے سامنے آتے ہیں جہاں سنکنرن کے خلاف مزاحمت کی ضرورت ہوتی ہے۔
✔ C70600 کا انتخاب کریں۔سمندری پانی کے لیے-ٹھنڈے ہوئے ہیٹ ایکسچینجرز، میرین کنڈینسرز، اور سمندری پانی کے سنکنرن کے خلاف بہترین مزاحمت کی ضرورت والے آف شور آلات۔
✔ C71500 کا انتخاب کریں۔انتہائی جارحانہ سمندری یا کیمیائی ماحول کے لیے جہاں زیادہ سے زیادہ سنکنرن مزاحمت اور طویل خدمت زندگی ضروری ہے۔
✔ C44300 کا انتخاب کریں۔بھاپ کنڈینسرز اور بوائلر ہیٹ ایکسچینجرز جو بلند درجہ حرارت پر کام کرتے ہیں۔
مواد کے انتخاب میں مدد کی ضرورت ہے؟
بس ہمیں بتائیں:
✅ کولنگ میڈیم
✅ آپریٹنگ ٹمپریچر
✅ ورکنگ پریشر
✅ مطلوبہ سائز
ہم 24 گھنٹوں کے اندر سب سے موزوں تانبے کے مرکب کی سفارش کریں گے۔
مواد کی سفارش کی درخواست کریں۔
ہیٹ ایکسچینجرز کے لیے کاپر پروڈکٹ کا صحیح فارم منتخب کرنا
مختلف ہیٹ ایکسچینجر ڈیزائنوں کی مینوفیکچرنگ ضروریات کو پورا کرنے کے لیے تانبے کا مواد مختلف مصنوعات کی شکلوں میں دستیاب ہے۔ ہر فارم ہیٹ ایکسچینجر سسٹم کے اندر حرارت کی منتقلی اور ساختی معاونت سے لے کر مشینی اور برقی کنکشن تک مختلف کام کرتا ہے۔
| پروڈکٹ فارم | ہیٹ ایکسچینجرز میں عام فنکشن | تجویز کردہ کاپر گریڈ | عام ایپلی کیشنز | کلیدی فوائد |
|---|---|---|---|---|
| کاپر ٹیوب | حرارت کی منتقلی کا بنیادی جزو | C12200, C11000, C68700, C70600, C71500 | کنڈینسر، ایواپوریٹر، چلرز، بوائلر، آئل کولر، شیل اور ٹیوب ہیٹ ایکسچینجر | بہترین تھرمل چالکتا، دباؤ مزاحمت، سنکنرن مزاحمت، اور آسان موڑنے یا توسیع. |
| تانبے کی پلیٹ | ٹیوب کی چادریں، گرمی کی منتقلی کی پلیٹیں، بڑھتے ہوئے پلیٹیں۔ | C12200, C11000, C68700 | پلیٹ ہیٹ ایکسچینجرز، ٹیوب شیٹس، اینڈ پلیٹس | اعلی طاقت، اچھی چپٹی، بہترین مشینی صلاحیت، اور قابل اعتماد سگ ماہی کی کارکردگی۔ |
| تانبے کی چھڑی | مشینی کنیکٹر، متعلقہ اشیاء، والوز، معاون اجزاء | C11000, C12200 | کنیکٹر، ہیڈر، والو کے اجزاء، اپنی مرضی کے مشینی حصے | آسان مشینی، اعلی برقی اور تھرمل چالکتا، اچھی مکینیکل طاقت۔ |
| تانبے کی پٹی | کولنگ پن، گرمی کی کھپت کے اجزاء، بریزنگ پارٹس | C11000, C12200 | فائنڈ ٹیوب ہیٹ ایکسچینجرز، ریڈی ایٹرز، ایئر کنڈیشنر | پتلا، ہلکا پھلکا، بہترین فارمیبلٹی، اور گرمی کی منتقلی کی سطح کے رقبے میں اضافہ۔ |
| تانبے کی تار | بریزنگ، ویلڈنگ، برقی کنکشن، سینسر | کاپر بریزنگ الائے، C11000 | ہیٹ ایکسچینجر اسمبلی، بریزنگ، الیکٹریکل کنکشن | قابل اعتماد شمولیت کی کارکردگی اور بہترین برقی چالکتا۔ |
فوری پروڈکٹ سلیکشن گائیڈ
| اگر آپ کو ضرورت ہو تو... | تجویز کردہ پروڈکٹ |
|---|---|
| کی تعمیر کریںگرمی کی منتقلی کا مرکزی چینل | کاپر ٹیوب |
| مینوفیکچرنگٹیوب کی چادریں یا حرارت کی منتقلی کی پلیٹیں۔ | تانبے کی پلیٹ |
| پیدا کرنامشینی کنیکٹر یا متعلقہ اشیاء | تانبے کی چھڑی |
| اضافہکولنگ پنکھوں کے ساتھ گرمی کی کھپت | تانبے کی پٹی |
| انجام دینابریزنگ یا برقی کنکشن | تانبے کی تار |
آپ کو کون سا تانبے کی مصنوعات کا انتخاب کرنا چاہئے؟
| آپ کی ضرورت | تجویز کردہ پروڈکٹ |
|---|---|
| گرمی کی منتقلی کی اعلی ترین کارکردگی | کاپر ٹیوب |
| فلیٹ ساختی اجزاء | تانبے کی پلیٹ |
| صحت سے متعلق مشینی حصے | تانبے کی چھڑی |
| ہلکے وزن کے کولنگ پنکھے۔ | تانبے کی پٹی |
| شمولیت اور اسمبلی | تانبے کی تار |
کاپر بمقابلہ دیگر ہیٹ ایکسچینجر مواد
صحیح مواد کا انتخاب ہیٹ ایکسچینجر کے ڈیزائن میں سب سے اہم فیصلوں میں سے ایک ہے۔ جبکہتانبابہت سے HVAC، ریفریجریشن، اور صنعتی کولنگ سسٹم کے لیے ترجیحی انتخاب ہے، دیگر مواد جیسےسٹینلیس سٹیل، ٹائٹینیم، ایلومینیم پیتل، اور تانبے نکلمخصوص آپریٹنگ ماحول کے لیے بہتر موزوں ہو سکتا ہے۔ ذیل کا موازنہ ہر مواد کی طاقت کا فوری جائزہ فراہم کرتا ہے۔
| مواد | تھرمل چالکتا | سنکنرن مزاحمت | مکینیکل طاقت | متعلقہ لاگت | بہترین ایپلی کیشنز |
|---|---|---|---|---|---|
| خالص تانبا (C12200/C11000) | ★★★★★ | ★★★★☆ | ★★★☆☆ | $$ | HVAC، ریفریجریشن، چلرز، جنرل ہیٹ ایکسچینجرز |
| ایلومینیم پیتل (C68700) | ★★★★☆ | ★★★★★ | ★★★★☆ | $$$ | پاور پلانٹ کنڈینسر، نمکین پانی کو کولنگ |
| کاپر نکل (C70600/C71500) | ★★★☆☆ | ★★★★★ | ★★★★☆ | $$$$ | میرین ہیٹ ایکسچینجرز، آف شور پلیٹ فارمز، سمندری پانی کے نظام |
| سٹینلیس سٹیل | ★★☆☆☆ | ★★★★★ | ★★★★★ | $$$ | کیمیکل پروسیسنگ، خوراک اور مشروبات کا سامان |
| ٹائٹینیم | ★★☆☆☆ | ★★★★★ | ★★★★★ | $$$$$ | ڈی سیلینیشن پلانٹس، آف شور، انتہائی corrosive میڈیا |
| ایلومینیم | ★★★☆☆ | ★★☆☆☆ | ★★☆☆☆ | $ | آٹوموٹو ریڈی ایٹرز، ہلکا پھلکا کولنگ سسٹم |
مواد کے انتخاب کی سفارشات
| آپریٹنگ حالت | تجویز کردہ مواد | کیوں؟ |
|---|---|---|
| عام صنعتی کولنگ | C12200 کاپر | تھرمل چالکتا، لاگت اور مینوفیکچریبلٹی کا بہترین توازن۔ |
| HVAC اور ریفریجریشن | C12200 کاپر | بہترین حرارت کی منتقلی کی کارکردگی کے ساتھ ریفریجرینٹ سسٹمز کے لیے صنعت کا معیار۔ |
| تازہ پانی کی ٹھنڈک | C12200 کاپر | لاگت-موثر اور انتہائی موثر۔ |
| کھارا پانی | C68700 ایلومینیم پیتل | خالص تانبے سے کلورائد سنکنرن کے خلاف بہتر مزاحمت۔ |
| سمندری پانی کی ٹھنڈک | C70600 کاپر نکل | سمندری پانی کے سنکنرن اور بائیوفاؤلنگ کے خلاف شاندار مزاحمت۔ |
| انتہائی سنکنرن کیمیکل میڈیا | ٹائٹینیمیاC71500 کاپر نکل | مطالبہ ماحول کے لئے زیادہ سے زیادہ سنکنرن مزاحمت. |
| وزن-حساس ایپلی کیشنز | ایلومینیم | ہلکا پھلکا حل جہاں تھرمل کارکردگی کی ضروریات اعتدال پسند ہیں۔ |
زیادہ تر ہیٹ ایکسچینجر ایپلی کیشنز کے لیے،تانبا ترجیحی مواد رہتا ہے۔اس کی غیر معمولی وجہ سےتھرمل چالکتا، ساخت میں آسانی، سنکنرن مزاحمت، اور لاگت-مؤثریت. تاہم، جب آپریٹنگ میںسمندری پانی، کلورائیڈ- سے بھرپور، یا انتہائی سنکنار ماحول, ایلومینیم پیتل (C68700)اورتانبے نکل کے مرکب (C70600/C71500)اعلی استحکام فراہم کرتے ہیں.ٹائٹینیمعام طور پر صرف انتہائی جارحانہ میڈیا کے لیے منتخب کیا جاتا ہے جہاں زیادہ سے زیادہ سنکنرن مزاحمت زیادہ مواد کی قیمت سے زیادہ ہوتی ہے۔
ہیٹ ایکسچینجر کاپر گریڈ کا موازنہ
مختلف آپریٹنگ ماحول کے لیے تانبے کے مختلف درجات بنائے گئے ہیں۔ صحیح مرکب کا انتخاب عوامل پر منحصر ہے جیسےحرارت کی منتقلی کی کارکردگی، کولنگ میڈیم، سنکنرن مزاحمت، آپریٹنگ پریشر، اور سروس لائف. درج ذیل موازنہ ہیٹ ایکسچینجر ایپلی کیشنز میں سب سے زیادہ استعمال ہونے والے تانبے کے درجات کے لیے فوری حوالہ فراہم کرتا ہے۔
| کاپر گریڈ | تھرمل چالکتا | سنکنرن مزاحمت | دباؤ کی مزاحمت | عام پروڈکٹ فارم | بہترین ایپلی کیشنز |
|---|---|---|---|---|---|
| C11000 (ETP کاپر) | ★★★★★ | ★★★☆☆ | ★★★☆☆ | ٹیوب، پلیٹ، چھڑی، پٹی | عام گرمی کی منتقلی، ریڈی ایٹرز، صنعتی کولنگ |
| C12200 (DHP Copper) | ★★★★★ | ★★★★☆ | ★★★★☆ | ٹیوب، پلیٹ | HVAC، ریفریجریشن، Chillers، Evaporators |
| C44300 (ایڈمرلٹی براس) | ★★★★☆ | ★★★★☆ | ★★★★☆ | ٹیوب | سٹیم کنڈینسر، پاور پلانٹس، تازہ اور تھوڑا سا نمکین پانی |
| C68700 (ایلومینیم پیتل) | ★★★★☆ | ★★★★★ | ★★★★★ | ٹیوب، پلیٹ | کنڈینسر، پاور سٹیشن، نمکین پانی کو کولنگ |
| C70600 (90/10 کاپر نکل) | ★★★☆☆ | ★★★★★ | ★★★★★ | ٹیوب | میرین ہیٹ ایکسچینجرز، سمندری پانی کے کولنگ سسٹم |
| C71500 (70/30 کاپر نکل) | ★★★☆☆ | ★★★★★ | ★★★★★ | ٹیوب | آف شور پلیٹ فارمز، ڈی سیلینیشن پلانٹس، انتہائی corrosive میڈیا |
فوری گریڈ سلیکشن گائیڈ
| اگر آپ کو ضرورت ہے... | تجویز کردہ گریڈ | عام درخواست |
|---|---|---|
| اعلی ترین تھرمل چالکتا | C11000 / C12200 | HVAC، ریفریجریشن، صنعتی کولنگ |
| کارکردگی کے ارد گرد بہترین- | C12200 | زیادہ تر تجارتی ہیٹ ایکسچینجرز |
| پاور پلانٹ کنڈینسر | C68700 | کولنگ واٹر کنڈینسر |
| تازہ پانی کے کولنگ سسٹم | C12200 | چلرز، ہیٹ پمپ، عمل کولنگ |
| کھارے پانی کی خدمت | C68700 | ساحلی کولنگ سسٹم |
| سمندری پانی کی ایپلی کیشنز | C70600 | میرین کنڈینسر، شپ بلڈنگ |
| زیادہ سے زیادہ سنکنرن مزاحمت | C71500 | آف شور، کیمیکل اور ڈی سیلینیشن پلانٹس |
| لاگت-موثر معیاری حل | C12200 | عام-مقصد ہیٹ ایکسچینجرز |
گریڈ سلیکشن ٹپس
C12200 کا انتخاب کریں۔زیادہ تر HVAC، ریفریجریشن، بخارات، چلر، اور عام صنعتی ہیٹ ایکسچینجر ایپلی کیشنز کے لیے جہاں بہترین تھرمل چالکتا اور قابل اعتماد سنکنرن مزاحمت کی ضرورت ہوتی ہے۔
C11000 کا انتخاب کریں۔جب زیادہ سے زیادہ تھرمل چالکتا ترجیح ہے اور آپریٹنگ ماحول نسبتا صاف ہے.
C44300 کا انتخاب کریں۔تازہ یا ہلکے نمکین ٹھنڈا پانی کا استعمال کرتے ہوئے بھاپ کنڈینسر اور سسٹمز کے لیے۔
C68700 کا انتخاب کریں۔کنڈینسرز اور کولنگ سسٹم کے لیے جو کھارے پانی یا کلورائیڈ کی زیادہ سطحوں کے سامنے ہیں۔
C70600 کا انتخاب کریں۔سمندری ہیٹ ایکسچینجرز اور سمندری پانی کے کولنگ سسٹمز کے لیے جو بائیوفاؤلنگ اور کٹاؤ کے خلاف بہترین مزاحمت کی ضرورت ہوتی ہے۔
C71500 کا انتخاب کریں۔آف شور پلیٹ فارمز، ڈی سیلینیشن پلانٹس، اور انتہائی سنکنار ماحول کے لیے جہاں طویل ترین ممکنہ سروس لائف درکار ہے۔
تازہ ترین فیکٹری قیمت حاصل کریں۔
دستیاب نردجیکرن اور کسٹم مینوفیکچرنگ
ہم ایک مکمل رینج تیار کرتے ہیں۔تانبے کی نلیاں، پلیٹیں، سلاخیں، پٹیاں اور تاریں۔ہیٹ ایکسچینجر ایپلی کیشنز کے لیے۔ معیاری سائز زیادہ تر صنعتی ضروریات کے لیے دستیاب ہیں، جبکہ حسب ضرورت طول و عرض، رواداری، اور من گھڑت خدمات کسٹمر ڈرائنگ یا تکنیکی خصوصیات کے مطابق فراہم کی جا سکتی ہیں۔
| پروڈکٹ فارم | معیاری سائز کی حد | عام ہیٹ ایکسچینجر ایپلی کیشنز |
|---|---|---|
| کاپر ٹیوب | OD:4–300 ملی میٹردیوار کی موٹائی:0.3–15 ملی میٹر· لمبائی: تک12 mیا اپنی مرضی کے مطابق | کنڈینسر، ایواپوریٹر، چلرز، بوائلر، شیل اور ٹیوب ہیٹ ایکسچینجر |
| تانبے کی پلیٹ | موٹائی:0.5-150 ملی میٹر· چوڑائی: تک1500 ملی میٹر· حسب ضرورت لمبائی | ٹیوب شیٹس، ہیٹ ٹرانسفر پلیٹس، ساختی اجزاء |
| تانبے کی چھڑی | قطر:4–300 ملی میٹر· حسب ضرورت لمبائی | کنیکٹر، ہیڈر، مشینی اجزاء |
| تانبے کی پٹی | موٹائی:0.05–5 ملی میٹر· چوڑائی:10-600 ملی میٹر | کولنگ پن، حرارت کی کھپت کے اجزاء |
| تانبے کی تار | قطر:0.10-20 ملی میٹر· کنڈلی یا سیدھی لمبائی | بریزنگ، ویلڈنگ، الیکٹریکل کنکشن |
اپنی مرضی کے مطابق مینوفیکچرنگ کی صلاحیتیں
اپنی مرضی کے مطابق بیرونی قطر، دیوار کی موٹائی، چوڑائی، لمبائی، اور رواداری
کٹ-سے-لمبائی پروڈکشن اور درست مشینی
سیدھی ٹیوبیں، کوائل ٹیوبیں، اور U-موڑنے والی ٹیوبیں۔
چھوٹے پروٹو ٹائپ آرڈرز اور اعلی-حجم پروڈکشن
OEM مینوفیکچرنگ کسٹمر ڈرائنگ پر مبنی ہے۔
ASTM، EN، JIS، اور GB معیاری مواد
مل ٹیسٹ سرٹیفکیٹ (MTC) اور فریق ثالث کا معائنہ دستیاب ہے۔
ہیٹ ایکسچینجر کاپر میٹریلز کے لیے ہیٹ ٹریٹمنٹ کے اختیارات
تانبے کے مواد کی گرمی کے علاج کی حالت ان پر براہ راست اثر انداز ہوتی ہے۔طاقت، لچک، فارمیبلٹی، اور دباؤ کی مزاحمت. مختلف مینوفیکچرنگ کے عمل اور ہیٹ ایکسچینجر ایپلی کیشنز کے لیے مختلف مزاج موزوں ہیں۔ مناسب مزاج کا انتخاب من گھڑت کارکردگی اور طویل مدتی-کارکردگی کو بہتر بنانے میں مدد کرتا ہے۔
| غصہ | خصوصیات | مناسب مصنوعات | عام ایپلی کیشنز |
|---|---|---|---|
| نرم (O60 / annealed) | بہترین لچک اور موڑنے کی صلاحیت | تانبے کی ٹیوب، پٹی، تار | HVAC نلیاں، ریفریجریشن کنڈلی، U-موڑنے والی ٹیوبیں، پیچیدہ تشکیل |
| ہاف ہارڈ (H58) | متوازن طاقت اور فارمیبلٹی | کاپر ٹیوب، پٹی | عام ہیٹ ایکسچینجر، کنڈینسر، بخارات |
| سخت (H80) | اعلی طاقت اور دباؤ کے خلاف مزاحمت | کاپر ٹیوب، چھڑی | ہائی پریشر کولنگ سسٹم، انڈسٹریل ہیٹ ایکسچینجر |
| حسب ضرورت مزاج | کسٹمر کی ضروریات کے مطابق تیار کیا گیا ہے۔ | ٹیوب، پلیٹ، چھڑی، پٹی | OEM پروجیکٹس اور خصوصی انجینئرنگ ایپلی کیشنز |
انتخاب کی سفارشات
| اگر آپ کو ضرورت ہے... | تجویز کردہ مزاج |
|---|---|
| آسان موڑنے یا ٹیوب کی توسیع | نرم (O60) |
| عمومی-مقصد ہیٹ ایکسچینجر مینوفیکچرنگ | ہاف ہارڈ (H58) |
| اعلی مکینیکل طاقت | سخت (H80) |
| خصوصی پروسیسنگ کی ضروریات | حسب ضرورت مزاج |

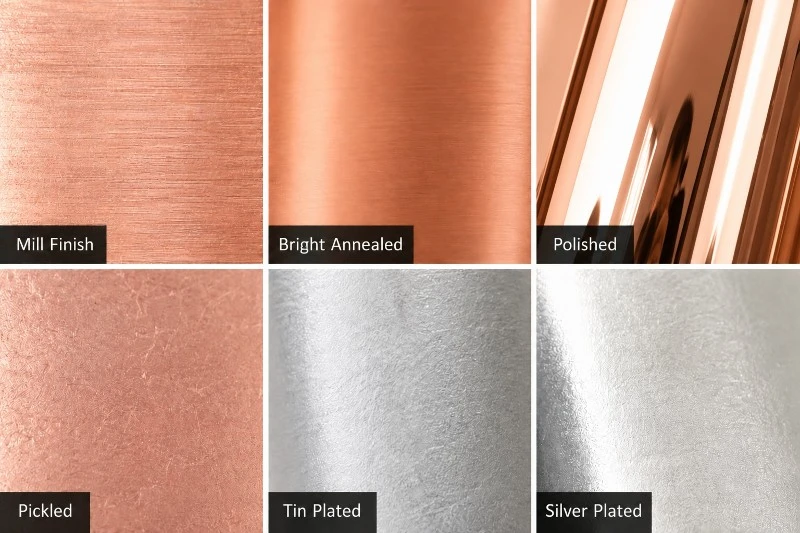

سطح ختم کرنے کے اختیارات
مختلف سطح کی تکمیل بہتر ہوتی ہے۔صفائی، سنکنرن مزاحمت، ظاہری شکل، اور پروسیسنگ کی کارکردگی. مناسب تکمیل آپریٹنگ ماحول اور ہیٹ ایکسچینجر کے مینوفیکچرنگ کی ضروریات پر منحصر ہے۔
| سطح ختم | دستیاب مصنوعات | خصوصیات | عام ایپلی کیشنز |
|---|---|---|---|
| مل ختم | ٹیوب، پلیٹ، چھڑی، پٹی | معیاری فیکٹری کی سطح | عام صنعتی ہیٹ ایکسچینجرز |
| برائٹ اینیلڈ (BA) | کاپر ٹیوب | بہترین صفائی کے ساتھ ہموار، آکسائیڈ-مفت سطح | HVAC، ریفریجریشن، طبی اور فوڈ پروسیسنگ کا سامان |
| پالش | پلیٹ، چھڑی | سطح کے معیار اور ظاہری شکل میں بہتری | صحت سے متعلق سازوسامان اور نظر آنے والے اجزاء |
| اچار | ٹیوب، پلیٹ | آکسائڈ پیمانے اور سطح کے آلودگیوں کو ہٹاتا ہے۔ | ویلڈنگ، بریزنگ، اور مزید پروسیسنگ |
| ٹن چڑھایا (اختیاری) | پلیٹ، پٹی، بس بار | سنکنرن مزاحمت اور سولڈر ایبلٹی میں اضافہ | الیکٹریکل اور خصوصی ہیٹ ایکسچینجر کے اجزاء |
| سلور چڑھایا (اختیاری) | پٹی، چھڑی | بہترین چالکتا اور آکسیکرن مزاحمت | اعلی-کارکردگی والے برقی کنکشن |
سطح ختم کرنے کی سفارشات
| ضرورت | تجویز کردہ ختم |
|---|---|
| معیاری صنعتی ایپلی کیشنز | مل ختم |
| ریفریجریشن سسٹم کے لیے اندرونی سطحوں کو صاف کریں۔ | برائٹ اینیلڈ (BA) |
| ویلڈنگ یا بریزنگ کی تیاری | اچار |
| بہتر ظاہری شکل | پالش |
| سنکنرن مزاحمت یا سولڈر ایبلٹی میں اضافہ | ٹن چڑھایا |
زیادہ تر کے لیےHVAC، ریفریجریشن، اور عام ہیٹ ایکسچینجر ایپلی کیشنز, نرم (O60) + روشن اینیلڈتانبے کی ٹیوبیں ان کی بہترین فارمیبلٹی، صاف سطح، اور بریزنگ کی قابل اعتماد کارکردگی کی وجہ سے سب سے عام انتخاب ہیں۔ ہائی پریشر یا سمندری ایپلی کیشنز کے لیے، درجہ حرارت اور سطح کی تکمیل کو سروس کی شرائط اور فیبریکیشن کے عمل کے مطابق منتخب کیا جانا چاہیے۔
مساوی معیارات
مساوی ہیٹ ایکسچینجر معیارات
ہیٹ ایکسچینجر کاپر ٹیوبیں بین الاقوامی سطح پر تسلیم شدہ متعدد وضاحتوں کے مطابق تیار کی جاتی ہیں۔ اگرچہ مختلف معیارات میں ایک جیسے اطلاق کے دائرہ کار ہو سکتے ہیں، لیکن وہ جانچ کے تقاضوں، جہتی رواداری، اور سرٹیفیکیشن میں مختلف ہو سکتے ہیں۔ مندرجہ ذیل جدول عام طور پر استعمال ہونے والے ہیٹ ایکسچینجر ٹیوب کے معیارات کے لیے فوری حوالہ فراہم کرتا ہے۔
| معیاری | مساوی / متعلقہ معیار | پروڈکٹ کا دائرہ کار | عام ایپلی کیشنز |
|---|---|---|---|
| ASTM B111/B111M | ASME SB111 | سیملیس کاپر اور کاپر الائے کنڈینسر اور ہیٹ ایکسچینجر ٹیوبیں۔ | کنڈینسر، شیل اور ٹیوب ہیٹ ایکسچینجرز، پاور پلانٹس |
| ASME SB111 | ASTM B111/B111M | بوائلر، پریشر ویسل اور ہیٹ ایکسچینجر ٹیوبیں۔ | ASME پریشر ویسلز، بوائلر، ریفائنریز، ای پی سی پروجیکٹس |
| EN 12451 | ASTM B111 سے موازنہ | ہیٹ ایکسچینجرز کے لیے ہموار گول تانبے اور تانبے کی کھوٹ والی نلیاں | HVAC، صنعتی ہیٹ ایکسچینجرز |
| دین 1785 (وراثت) | EN 12451 سے موازنہ | کاپر مصر دات ہیٹ ایکسچینجر ٹیوبیں۔ | صنعتی کولنگ کا سامان |
| JIS H3300 | ASTM B111 (منتخب مرکب مرکبات) سے موازنہ | تانبے اور تانبے کی کھوٹ والی نلیاں | ہیٹ ایکسچینجرز، کنڈینسر، ریفریجریشن کا سامان |
نوٹ:ASTM B111 اور ASME SB111 ایک جیسی تکنیکی ضروریات کا اشتراک کرتے ہیں۔ASME SB111کے لیے بنائے گئے منصوبوں کے لیے اپنایا گیا۔ASME بوائلر اور پریشر ویسل کوڈجبکہASTM B111عام صنعتی ایپلی کیشنز کے لیے زیادہ عام طور پر مخصوص کیا جاتا ہے۔
کاپر گریڈ کراس حوالہ
| یو این ایس گریڈ | EN گریڈ | جے آئی ایس گریڈ | عام نام | عام معیارات |
|---|---|---|---|---|
| C11000 | Cu-ETP (CW004A) | C1100 | الیکٹرولیٹک ٹف پچ کاپر | ASTM B75، ASTM B152 |
| C12200 | Cu-DHP (CW024A) | C1220 | فاسفورس ڈی آکسائڈائزڈ کاپر | ASTM B75، ASTM B280 |
| C44300 | CuZn28Sn1As | C4430 | ایڈمرلٹی براس | ASTM B111 |
| C68700 | CuZn20Al2As | C6870 | ایلومینیم پیتل | ASTM B111 |
| C70600 | CuNi10Fe1Mn (CW352H) | C7060 | 90/10 کاپر نکل | ASTM B111 |
| C71500 | CuNi30Mn1Fe (CW354H) | C7150 | 70/30 کاپر نکل | ASTM B111 |
فوری انتخاب گائیڈ
اگر آپ کو یقین نہیں ہے کہ آپ کے ہیٹ ایکسچینجر کے لیے کون سا تانبے کا مواد صحیح ہے، تو ذیل میں دی گئی گائیڈ کا استعمال کریں تاکہ آپ کی درخواست کی بنیاد پر سب سے موزوں مرکب کی فوری شناخت کریں۔
| اگر آپ کی درخواست ہے... | تجویز کردہ گریڈ | تجویز کردہ پروڈکٹ |
|---|---|---|
| جنرل HVAC اور ریفریجریشن | C12200 | کاپر ٹیوب |
| کمرشل چلرز | C12200 | کاپر ٹیوب |
| پاور پلانٹ کنڈینسر | C68700 | سیملیس کاپر ٹیوب |
| میرین ہیٹ ایکسچینجرز | C70600 | کاپر نکل ٹیوب |
| آف شور اور ڈی سیلینیشن سسٹمز | C71500 | کاپر نکل ٹیوب |
| بھاپ کنڈینسر | C44300 | کنڈینسر ٹیوب |
| تازہ پانی کولنگ | C12200 | کاپر ٹیوب |
| نمکین پانی کی ٹھنڈک | C68700 | کاپر ٹیوب |
| سمندری پانی کی ٹھنڈک | C70600 / C71500 | کاپر نکل ٹیوب |
| زیادہ سے زیادہ حرارت کی منتقلی کی کارکردگی | C11000 / C12200 | کاپر ٹیوب یا پلیٹ |
| سب سے زیادہ سنکنرن مزاحمت | C70600 / C71500 | کاپر نکل ٹیوب |
ابھی تک یقین نہیں ہے کہ کون سا مواد منتخب کرنا ہے؟
بس درج ذیل معلومات فراہم کریں، اور ہماری انجینئرنگ ٹیم آپ کے پروجیکٹ کے لیے سب سے موزوں تانبے کے مواد کی سفارش کرے گی۔
ہیٹ ایکسچینجر کی قسم(شیل اور ٹیوب، پلیٹ، فائنڈ ٹیوب، وغیرہ)
سامان کی تقریب(کنڈینسر، ایواپوریٹر، چلر، آئل کولر، وغیرہ)
کام کرنے والا میڈیم(تازہ پانی، سمندری پانی، ریفریجرینٹ، بھاپ، تیل، وغیرہ)
آپریٹنگ درجہ حرارت اور دباؤ
مطلوبہ طول و عرض یا قابل اطلاق معیارات
معیار کا معائنہ
بین الاقوامی معیارات اور کسٹمر کی وضاحتوں کے ساتھ تعمیل کو یقینی بنانے کے لیے تانبے کے مواد کی ہر کھیپ کا پیداواری عمل کے دوران معائنہ کیا جاتا ہے۔ خام مال کی تصدیق سے لے کر حتمی جہتی معائنہ تک، ہم ہیٹ ایکسچینجر ایپلی کیشنز میں مسلسل کارکردگی، قابل اعتماد حرارت کی منتقلی، اور طویل سروس کی زندگی کی ضمانت کے لیے سخت کوالٹی کنٹرول نافذ کرتے ہیں۔
| معائنہ آئٹم | مقصد |
|---|---|
| کیمیائی ساخت کا تجزیہ | تصدیق کریں کہ مرکب مرکب ASTM، ASME، EN، یا کسٹمر کی وضاحتوں کے مطابق ہے۔ |
| مکینیکل پراپرٹی ٹیسٹنگ | تناؤ کی طاقت، پیداوار کی طاقت، لمبائی اور سختی کی جانچ کریں۔ |
| جہتی معائنہ | OD، دیوار کی موٹائی، لمبائی، چپٹا پن اور رواداری چیک کریں۔ |
| ایڈی کرنٹ ٹیسٹنگ (ECT) | ہموار تانبے کی ٹیوبوں میں سطح اور اندرونی نقائص کا پتہ لگائیں۔ |
| ہائیڈروسٹیٹک پریشر ٹیسٹ | ہیٹ ایکسچینجر ٹیوبوں کے دباؤ کی مزاحمت اور لیک-کی سختی کی تصدیق کریں۔ |
| چپٹا اور بھڑک اٹھنا ٹیسٹ | ٹیوب کی تشکیل اور ساخت کی کارکردگی کا اندازہ کریں۔ |
| سطح کے معیار کا معائنہ | ہموار، صاف سطحوں کو دراڑوں، خروںچوں یا آکسیڈیشن سے پاک یقینی بنائیں |
| PMI (مثبت مواد کی شناخت) | شپمنٹ سے پہلے میٹریل گریڈ کی تصدیق کریں (درخواست پر دستیاب) |
| مل ٹیسٹ سرٹیفکیٹ (EN 10204 3.1) | کھیپ کے ساتھ فراہم کردہ مواد کی تصدیق |
| تیسری-پارٹی معائنہ | SGS, TÜV, BV, Intertek یا کسٹمر-نامزد معائنہ دستیاب ہے |
کوالٹی اشورینس
پوری پیداوار میں خام مال کا سراغ لگانا
شپمنٹ سے پہلے 100٪ جہتی معائنہ
ASTM، ASME، EN، JIS، اور دیگر بین الاقوامی معیارات کی تعمیل
پروجیکٹ کی ضروریات پر مبنی اپنی مرضی کے مطابق معائنہ کے منصوبے
مواد کے سرٹیفکیٹ کی ضرورت ہے؟
مل ٹیسٹ سرٹیفکیٹ (EN10204 3.1)، PMI رپورٹس اور فریق ثالث کا معائنہ دستیاب ہے۔
معائنہ کے دستاویزات کی درخواست کریں۔
پیکیجنگ اور شپنگ
یہ یقینی بنانے کے لیے کہ تانبے کے مواد کی بحفاظت اور بہترین حالت میں آمد ہو، تمام پروڈکٹس کو ایکسپورٹ-گریڈ کی پیکیجنگ کا استعمال کرتے ہوئے پیک کیا جاتا ہے جو کہ نقل و حمل اور اسٹوریج کے دوران مکینیکل نقصان، نمی کی نمائش، اور سطح کی آلودگی کو روکنے کے لیے ڈیزائن کیا گیا ہے۔
| پیکنگ کا طریقہ | مناسب مصنوعات |
|---|---|
| سمندر کے قابل لکڑی کے کیسز | تانبے کی نلیاں، پلیٹیں، سلاخیں۔ |
| لکڑی کے پیلیٹ | پلیٹیں، سٹرپس |
| حفاظتی ٹوپیاں کے ساتھ بنڈل پیکنگ | سیدھی تانبے کی نلیاں |
| کوائل پیکیجنگ | تانبے کی کنڈلی، تانبے کی تار |
| نمی-ثبوت حفاظتی فلم | پلیٹیں، سٹرپس، صحت سے متعلق مصنوعات |
| پلاسٹک اینڈ کیپس | ہیٹ ایکسچینجر ٹیوبیں۔ |
| اپنی مرضی کے مطابق پیکیجنگ اور لیبلنگ | OEM آرڈرز اور خصوصی پروجیکٹس |
شپنگ سپورٹ
سمندری، فضائی اور زمینی نقل و حمل کے لیے معیاری پیکیجنگ-برآمد کریں۔
آسانی سے مواد کا پتہ لگانے کے لیے انفرادی شناختی لیبل
کسٹمر کی ضروریات کے مطابق اپنی مرضی کے مطابق پیکیجنگ
نقل و حمل کے اخراجات کو کم کرنے کے لیے کنٹینر لوڈنگ کی اصلاح
مکمل برآمدی دستاویزات کے ساتھ عالمی شپنگ
جدید مینوفیکچرنگ کا سامان
ہماری پروڈکشن سہولت جدید مینوفیکچرنگ اور پروسیسنگ آلات سے لیس ہے تاکہ ہیٹ ایکسچینجر تانبے کے مواد کے لیے مستقل معیار، درست جہت اور قابل اعتماد کارکردگی کو یقینی بنایا جا سکے۔
| سامان | مینوفیکچرنگ کی صلاحیت | کسٹمر کے فوائد |
|---|---|---|
| کاپر ٹیوب پروڈکشن لائن | ہموار تانبے اور تانبے کے مرکب ٹیوبوں کی صحت سے متعلق تیاری | مستحکم طول و عرض، اعلی پیداوار کی کارکردگی |
| کولڈ ڈرائنگ مشین | صحت سے متعلق ٹیوب اور چھڑی ڈرائنگ | سخت رواداری اور ہموار سطح ختم |
| اینیلنگ فرنس | کنٹرول شدہ گرمی کا علاج | یکساں میکانی خصوصیات اور بہتر فارمیبلٹی |
| سیدھی اور کٹنگ لائن | خودکار سیدھا اور صحت سے متعلق کاٹنے | درست لمبائی اور بہترین سیدھا پن |
| CNC مشینی مرکز | سلاخوں اور پلیٹوں کی صحت سے متعلق مشینی | ڈرائنگ کے لیے تیار کردہ حسب ضرورت اجزاء |
| پلیٹ اور پٹی پروسیسنگ لائن | کاٹنا، کاٹنا اور برابر کرنا | لچکدار سائز اور اعلی جہتی درستگی |
| U- موڑ بنانے والی مشین | ہیٹ ایکسچینجر ایپلی کیشنز کے لیے ٹیوب موڑنے | کم سے کم اخترتی کے ساتھ مسلسل موڑ کا رداس |
| ہائیڈروسٹیٹک ٹیسٹنگ کا سامان | تانبے کی ٹیوبوں کے لیے پریشر ٹیسٹنگ | قابل اعتماد لیک-تنگی اور دباؤ کی کارکردگی |
| ایڈی کرنٹ ٹیسٹنگ سسٹم | غیر-تباہ کن معائنہ | اندرونی اور سطحی نقائص کا پتہ لگانا |
| سپیکٹرومیٹر | کیمیائی ساخت کا تجزیہ | مادی گریڈ کی درست تصدیق |
اکثر پوچھے گئے سوالات
1. ہیٹ ایکسچینجرز کے لیے بہترین تانبے کا مواد کیا ہے؟
بہترین مواد کام کرنے والے ماحول پر منحصر ہے۔C12200بہترین تھرمل چالکتا اور فارمیبلٹی کی وجہ سے زیادہ تر HVAC، ریفریجریشن، اور صنعتی کولنگ سسٹمز کے لیے ترجیحی انتخاب ہے۔ سمندری پانی یا سمندری ایپلی کیشنز کے لیے،C70600اورC71500تانبے نکل مرکب اعلی سنکنرن مزاحمت پیش کرتے ہیں، جبکہC68700بڑے پیمانے پر نمکین یا ٹھنڈے پانی سے چلنے والے کنڈینسر کے لیے استعمال کیا جاتا ہے۔
2. کون سی تانبے کی ٹیوب عام طور پر شیل اور ٹیوب ہیٹ ایکسچینجرز کے لیے استعمال ہوتی ہے؟
ہموار تانبے کی ٹیوبیں سب سے عام انتخاب ہیں۔ درخواست پر منحصر ہے،C12200, C68700, C70600، اورC71500شیل اور ٹیوب ہیٹ ایکسچینجرز کے لیے بڑے پیمانے پر استعمال ہوتے ہیں کیونکہ یہ قابل اعتماد حرارت کی منتقلی، دباؤ کے خلاف مزاحمت اور طویل سروس کی زندگی فراہم کرتے ہیں۔
3. میں اپنے ہیٹ ایکسچینجر کے لیے صحیح تانبے کے گریڈ کا انتخاب کیسے کروں؟
مواد کا انتخاب بنیادی طور پر چار عوامل پر منحصر ہے:
ہیٹ ایکسچینجر کی قسم
سازوسامان کی تقریب (کمڈینسر، بخارات، چلر، وغیرہ)
کولنگ میڈیم (تازہ پانی، سمندری پانی، ریفریجرینٹ، بھاپ، وغیرہ)
آپریٹنگ درجہ حرارت اور دباؤ
4. C12200، C68700، اور C70600 میں کیا فرق ہے؟
C12200- HVAC، ریفریجریشن، اور عام صنعتی ہیٹ ایکسچینجرز کے لیے مثالی۔
C68700- ایلومینیم کا پیتل جس میں کھارے پانی اور کنڈینسر کی خدمت کے خلاف مزاحمت میں اضافہ ہوتا ہے۔
C70600- 90/10 کاپر نکل ملاوٹ سمندری اور سمندری پانی کے ہیٹ ایکسچینجرز کے لیے ڈیزائن کیا گیا ہے۔
5. کیا آپ ہیٹ ایکسچینجرز کے لیے ہموار تانبے کی ٹیوبیں فراہم کرتے ہیں؟
جی ہاں ہم ہموار تانبے اور تانبے کے کھوٹ والی ٹیوبیں قطر، دیوار کی موٹائی اور لمبائی کی وسیع رینج میں فراہم کرتے ہیں۔ کسٹمر ڈرائنگ یا پروجیکٹ کی وضاحتوں کے مطابق حسب ضرورت طول و عرض بھی دستیاب ہیں۔
6. آپ کا ہیٹ ایکسچینجر مواد کن بین الاقوامی معیارات کی تعمیل کرتا ہے؟
ہماری مصنوعات کے مطابق تیار کیا جا سکتا ہےASTM، ASME، EN، JIS، DIN، اور GBمعیارات عام وضاحتیں شامل ہیں۔ASTM B111, ASME SB111, ASTM B75, ASTM B280، اورEN 12451مواد اور درخواست پر منحصر ہے.
7. کیا آپ اپنی مرضی کے مطابق سائز تیار کر سکتے ہیں؟
جی ہاں ہم اپنی مرضی کے مطابق مینوفیکچرنگ فراہم کرتے ہیں:
قطر سے باہر
دیوار کی موٹائی
لمبائی
پلیٹ کے طول و عرض
چھڑی کا قطر
پٹی کی چوڑائی
مشینی اجزاء
8. گرمی کے علاج کے کیا حالات دستیاب ہیں؟
ہم پیش کرتے ہیں۔نرم (انیلڈ), ہاف ہارڈ, مشکل، اور مصنوعات کی قسم اور اطلاق کے لحاظ سے حسب ضرورت مزاج۔ تجویز کردہ مزاج تشکیل، موڑنے، دباؤ، اور من گھڑت ضروریات کے مطابق مختلف ہوگا۔
9. آپ کونسی سطح کی تکمیل فراہم کر سکتے ہیں؟
دستیاب سطح کی تکمیل میں شامل ہیں:
مل ختم
برائٹ اینیلڈ
اچار
پالش
ٹن چڑھایا (اختیاری)
سلور چڑھایا (اختیاری)
10. شپمنٹ سے پہلے کیا معیار کا معائنہ کیا جاتا ہے؟
ہر آرڈر کو معیار کے جامع معائنہ سے گزرنا پڑتا ہے، بشمول:
کیمیائی ساخت کا تجزیہ
مکینیکل پراپرٹی ٹیسٹنگ
جہتی معائنہ
ایڈی کرنٹ ٹیسٹنگ
ہائیڈروسٹیٹک پریشر ٹیسٹنگ
سطح کے معیار کا معائنہ
EN 10204 3.1 مل ٹیسٹ سرٹیفکیٹ
درخواست پر فریق ثالث-معائنہ
11. کیا آپ کے تانبے کے مواد کو سمندری پانی کے ہیٹ ایکسچینجرز میں استعمال کیا جا سکتا ہے؟
جی ہاں سمندری پانی کے استعمال کے لیے، ہم تجویز کرتے ہیں۔C70600یاC71500سمندری پانی کے سنکنرن، بائیوفاؤلنگ، اور کٹاؤ کے خلاف بہترین مزاحمت کی وجہ سے تانبے کے نکل کے مرکب۔
12. کوٹیشن کی درخواست کرتے وقت مجھے کیا معلومات فراہم کرنی چاہیے؟
سب سے موزوں مواد کی تجویز کرنے میں ہماری مدد کرنے کے لیے، براہ کرم فراہم کریں:
ہیٹ ایکسچینجر کی قسم
درخواست (کمڈینسر، بخارات، چلر، وغیرہ)
تانبے کا درجہ (اگر معلوم ہو)
مصنوعات کی شکل (ٹیوب، پلیٹ، چھڑی، پٹی، یا تار)
طول و عرض اور مقدار
قابل اطلاق معیار
آپریٹنگ میڈیم (تازہ پانی، سمندری پانی، ریفریجرینٹ، وغیرہ)
ڈرائنگ یا تکنیکی تفصیلات (اگر دستیاب ہو)
13. کیا آپ سب سے موزوں تانبے کے مواد کی سفارش کر سکتے ہیں اگر میں گریڈ نہیں جانتا ہوں؟
جی ہاں بس ہمیں اپنا بتائیںگرمی ایکسچینجر کی قسم, کام کرنے والا میڈیم, آپریٹنگ درجہ حرارت, دباؤ، اوردرخواست. ہماری انجینئرنگ ٹیم سب سے مناسب تجویز کرے گی۔تانبے کا مرکب، مصنوعات کی شکل، مزاج، اور مینوفیکچرنگ حلآپ کے منصوبے کی ضروریات کی بنیاد پر۔
